从去年苹果发布会到现在，已经过去将近一年时间。而库克在去年发布会上提到的AirPower也已经延期了半年之久。不过在AirPower之外，市面上已经出现了很多具备类似功能的无线充电配件。充电头网最近也拿到了一款“一对多”的无线充电器，据了解，这是一款来自深圳市佰拓佳科技有限公司产品，可同时给手机和苹果AirPower进行无线充电。究竟产品性能用料如何?下面就由小编带来产品的开箱上手体验以及产品的内部拆解。
一、无线充电器外观
这款无线充电器采用的是白色外包装，正面印有产品外观图片，没有打logo，只标注了“2in1 shart wireless charger for Apple Watch & Mobile phone”。
包装盒背面为产品使用场景的渲染图，示意可同时支持iPhone、Apple Watch无线充电。

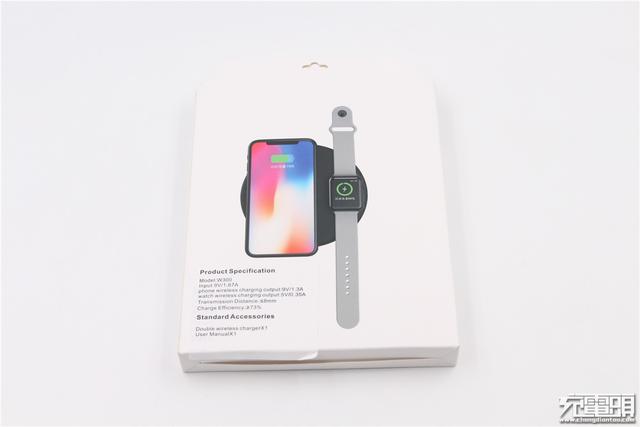

产品的参数信息，型号为W300;输入为9V/1.67A，手机无线充输出为9V/1.3A、手表无线充为5V/0.35A;无线充电效率在73%以上。

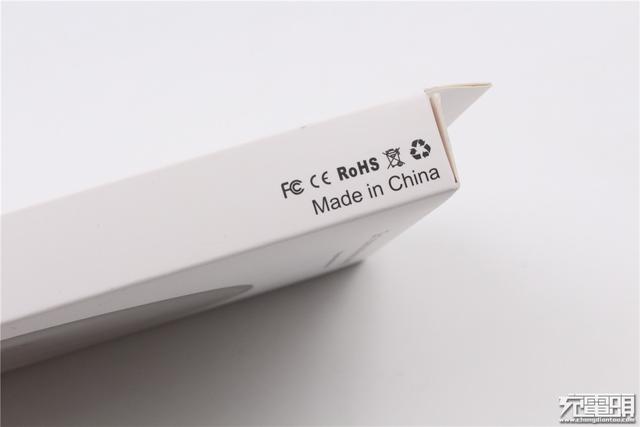

包装盒侧面有FCC、CE、RoHS认证标志。

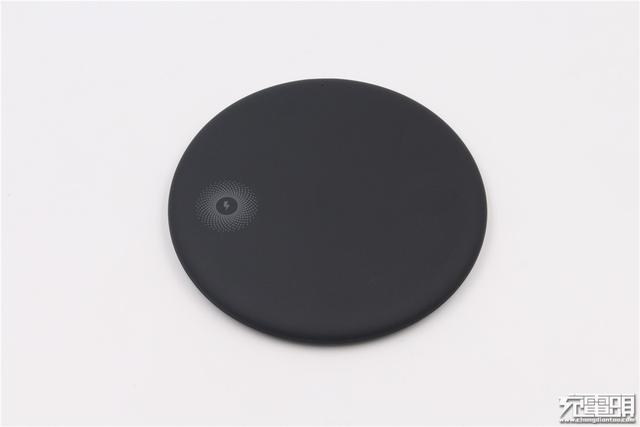

这款无线充电器为纯黑色外观，呈圆饼状，采用塑料内衬防震，附赠一条充电线缆。
无线充电器正面有两处充电区域标识，左边是以图案的形式展现，为手机无线充电区域。

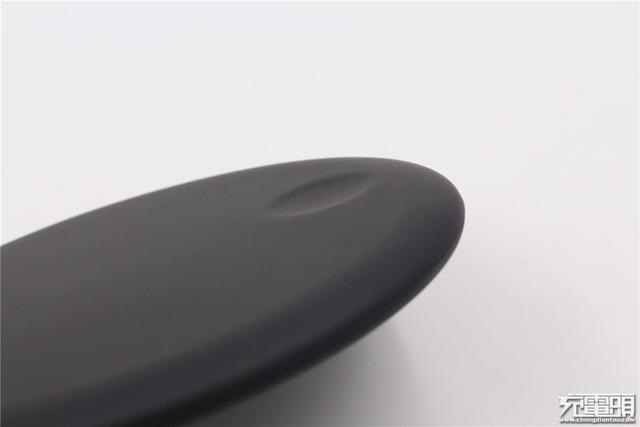

右侧为Apple Watch充电区域，采用凹陷设计。
无线充电器的凹槽带有磁吸功能，刚好可以与Apple Watch匹配。
无线充电器背面有散热孔设计，并贴有四根防滑垫。
背面正中间为产品参数信息及认证信息，与产品包装盒上标注的一致。
二、无线充电器测试
使用小米8 原装充电器作为供电设备，并采用ChargerLAB POWER-Z FL001测试，无线充电器在空载的情况下，待机功率约为0.3~0.5W之间。

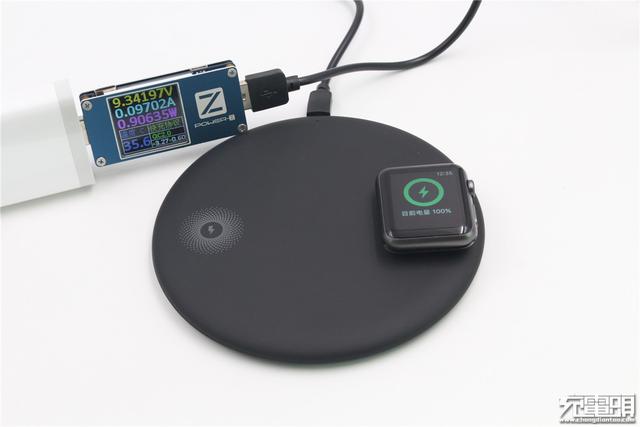

用来给初代Apple Watch(满电)充电，测得输入端功率约为0.9W。

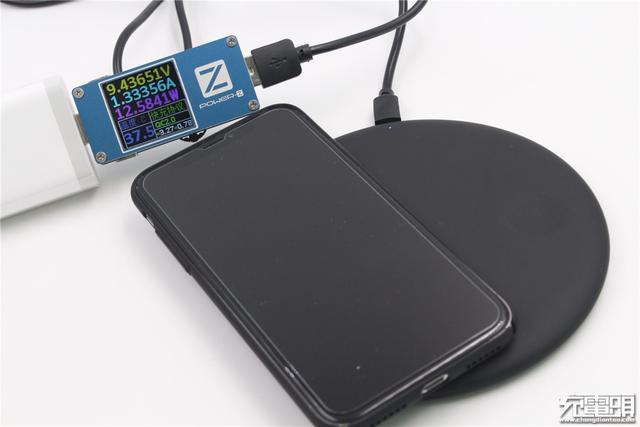

用来给iPhone X充电(68%电量)，输入端功率约为12.5W。
该无线充电器可同时支持iPhone X和Apple Watch进行无线充电，设备均在息屏状态下，输入端功率可达到13W。

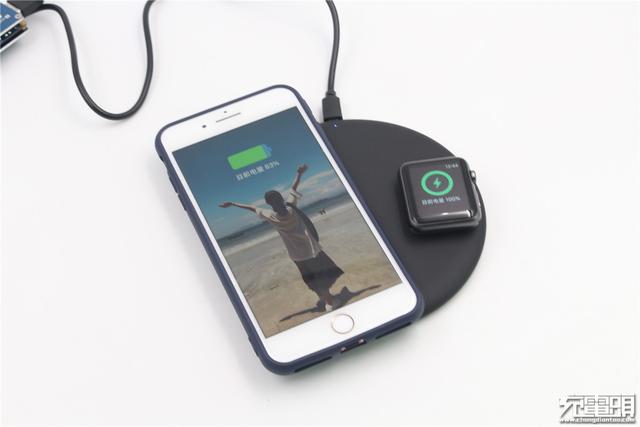

同样支持iPhone 8 Plus和Apple Watch无线充电。
息屏状态下，测得无线充电器的输入端功率可以达到13W左右(手机83%电量、手表满电)。
三、无线充电器拆解

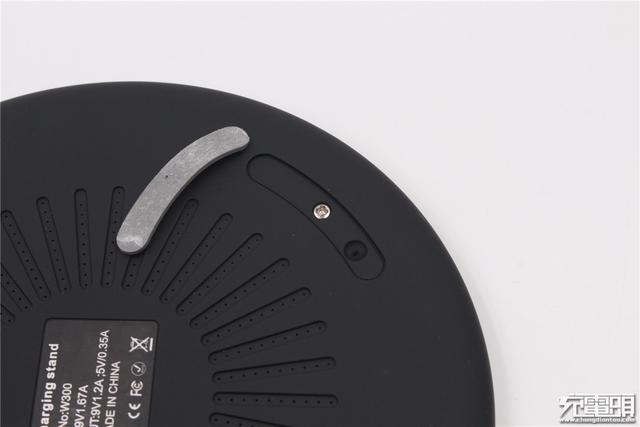

首先从产品底部拆掉防滑垫，露出装配螺钉。

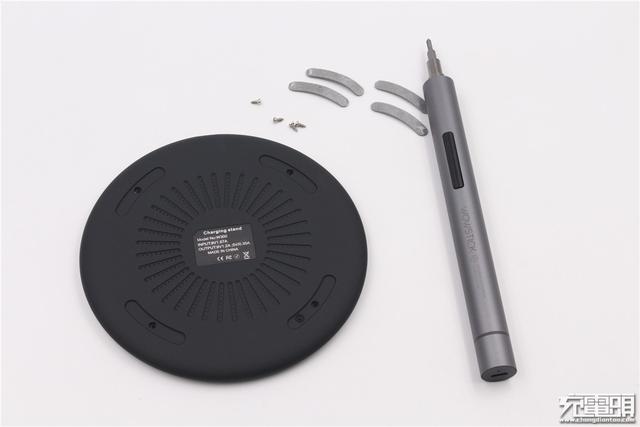

每一根防滑垫都有一颗螺钉，使用螺丝刀将螺钉依次卸掉。

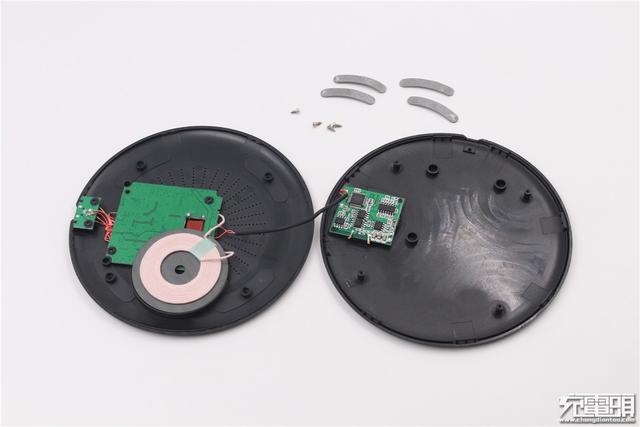

卸掉螺丝之后，无线充内部分成两部分，每一半外壳上都固定有一块电路板，完全独立，分别负责手机充电和手表充电。
手机无线充电线圈部分，电路板对角线位置使用两颗螺钉固定。
输入端Micro USB母座使用两颗螺钉固定在外壳上。
拆下手机无线充部分的电路板和Micro USB座子。
Micro USB座子上连接了三组线，其中两组为供电线，另一组为指示灯线。

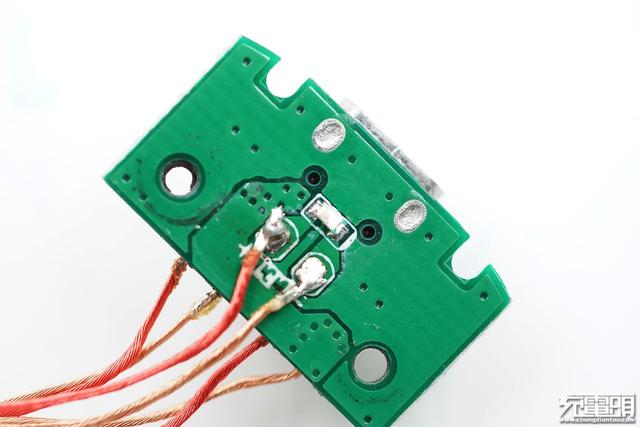

Micro USB母座上有一颗指示灯，线缆与PCB板之间的焊点有些粗糙。
手机充电无线充部分PCB板正面一览。
靠近输入端有一颗贴片电感和一颗芯龙 XL1583E1的降压转换器。
来自TI的六路反相器，型号CD4069UBM。
CD4069UB器件由六个CMOS反相器电路组成。这些器件适用于所有通用逆变器应用，其中不需要CD4009和CD4049十六进制逆变器和缓冲器等电路的中等功率TTL驱动和逻辑电平转换功能。
旁边是一颗无标单边机，外加一颗晶振。

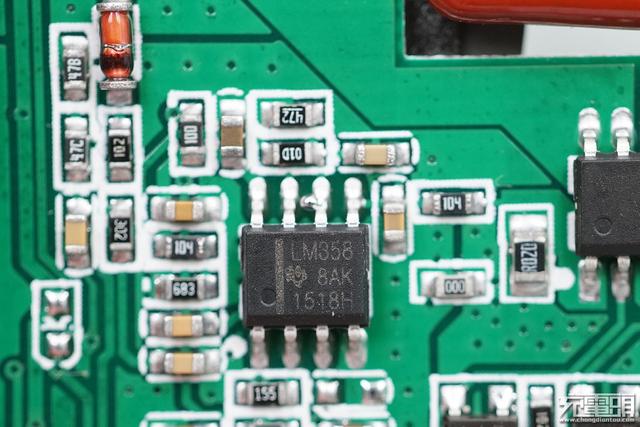

来自TI的LM358运算放大器。
采用一颗KOYO MPP无线充电容，规格334J100V。
多颗三极管组成的图腾柱驱动MOS电路，由此替代了线圈MOS的控制IC，但是效率偏低。
手机线圈驱动部分采用两颗MOS开关管，其中一颗丝印型号为WSP4807，查询得知品牌为WINSOK微硕。
微硕WSP4807详细资料。

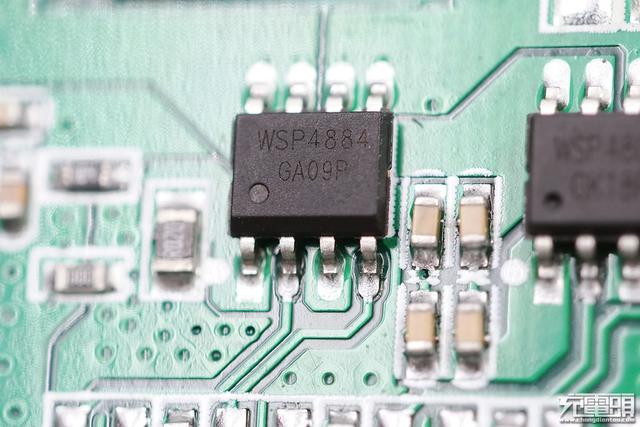

另外一颗MOS同样来自WINSOK微硕，型号WSP4884。
WINSOK微硕WSP4884是一颗高性能MOS管，在传统SO8封装中集成了两个MOS，采用先进的高密度技术，可提供同类产品中相对小的Ciss和RDSON。同时，这颗MOS也被知名数码配件品牌Baseus倍思采用。
Apple Watch无线充电部分，同样用两颗螺钉固定在外壳上。
线圈部分。
线圈中间有磁铁，吸附性很强。

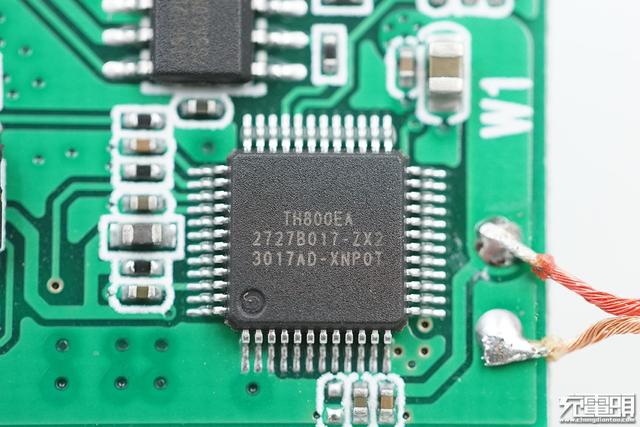

PCB板输入端有一颗48根引脚的芯片，丝印“TH800EA 2727B017-ZX2 3017AD-XNPOT”。手表无线充电端控制器。
采用一颗TI的LM324运放。
线圈驱动MOS同样采用WINSOK微硕的WSP4884。
手表无线充电器部分采用了两颗微硕的WSP4884驱动MOS以及两颗立锜RICHTECH科技的RT9612B MOS驱动器。
RICHTECH立锜科技RT9612A/B是专为一般MOSFET驱动的应用和高性能 CPU VR 驱动能力设计的高频、同步整流的单相 MOSFET 驱动器，能使用于VCC=5V或VCC=12V的应用。
RICHTECH立锜科技的RT9612B详细资料。
充电头网拆解总结
本次拆解的这款手机、手表二合一无线充电器是一款主打性价比的数码充电配件，产品除了具备很不错的便携性能之外，而且无论是对iPhone还是Apple Watch都能进行无线充电，即放即充、反应灵敏，重要的是一个充电器就能同时解决手机和手表的充电问题，方便快捷。对于用户而言，在苹果AirPower未上市之前，选用第三方的一对多无线充电配件是一种很不错的选择。
无线充电器内部电路分为手机无线充和手表无线充两部分，产品的用料扎实，选用了TI的运放、反相器;RICHTECH锜科技的MOS驱动器;并全线使用了多颗WINSOK微硕提供的线圈驱动MOS;不过没有用上目前主流的SOC方案稍有遗憾
